中心驱动双主轴双转塔（双尾座）车床系列

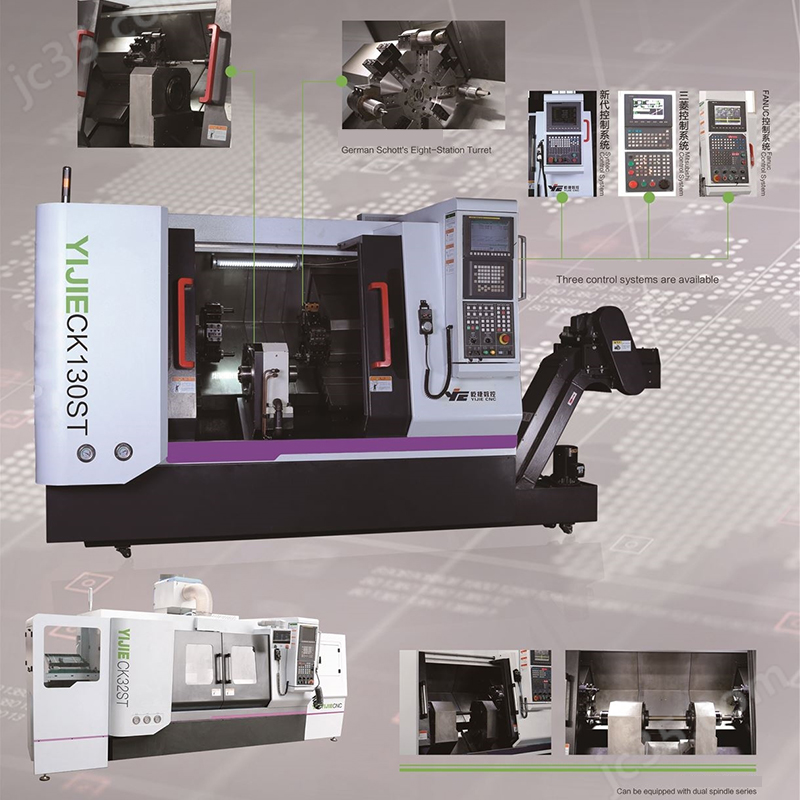

YJ-CK130ST双主轴双转塔高精度数控机床

YJ-CK130ST双主轴双转塔数控机床产品性能

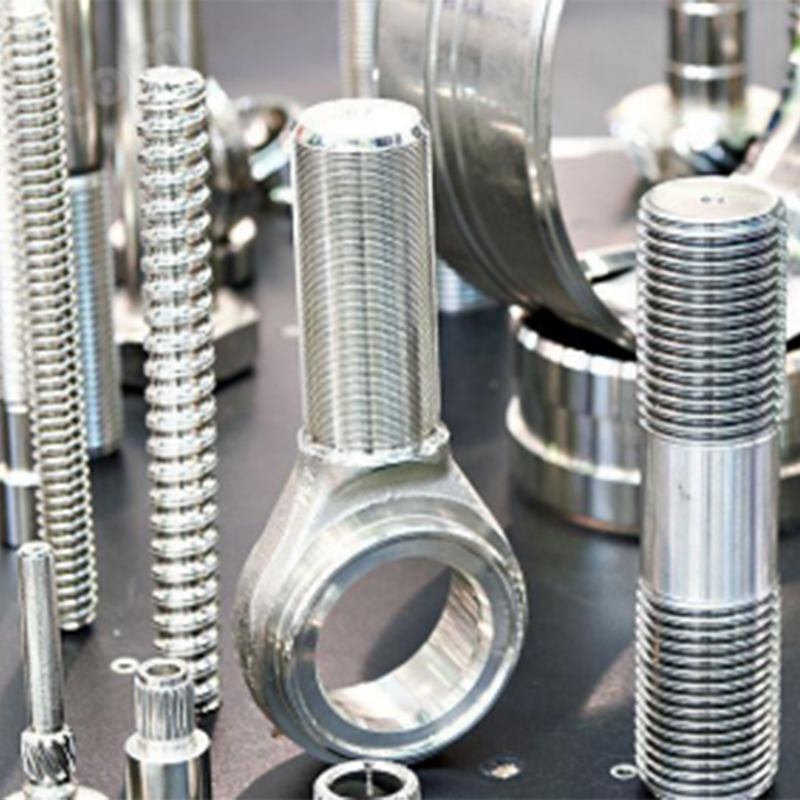

加工轴型零件的两端面时,常规方法是先加工一端,然后转动零件加工另一端。这需要两次独立的夹紧操作,因此很难确保同轴度精度,并且对操作员的技能要求很高。

该项目摆脱了传统机床传统的单主轴加工模式,采用一次性夹紧、同时双端加工方法。开发了单主轴双端双转塔数控机床,加工精度高、效率高、废品率低、劳动强度低。

联系我们

上一篇:YJ-CK52ST双主轴双转塔数控机床自动装卸
下一步:No next article

细节
参数

功能
(1)双端复合加工技术设计

通过利用两组转塔,该机器能够一次性夹紧,完成工件两端的多工位加工。最初需要多个单独操作的加工余量被集中到一个复合操作中,从而允许同时进行多个过程。两端采用一体式加工,避免重复夹紧引起的误差,确保加工精度,减少辅助加工时间,效率提高2–4倍。

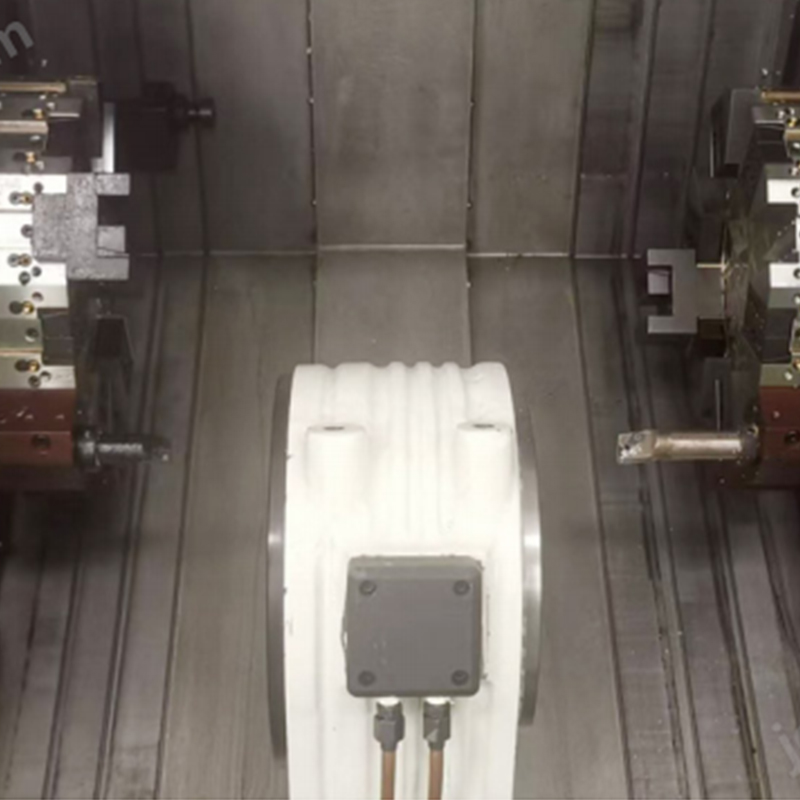

(2)两端双卡盘主轴箱设计

主轴杆在主轴两端采用对称双卡盘夹紧结构,改变了传统的单侧不对称轴件夹紧方式,这种夹紧方式在切削过程中容易产生受迫振动,可能导致表面质量、尺寸精度和位置精度不理想。
另外,主轴箱的两个卡盘之间设有间隙槽,能够夹紧中间部分具有特殊形状结构的轴部件,从而扩大了机床的多功能性和应用范围。

(3)可伸缩双向主轴设计

采用可伸缩双向主轴,具有套筒组件、固定在套筒组件两端的两个可拆卸延长套筒以及嵌入延长套筒中以夹紧工件的夹头。套筒组件上设有控制机构,以驱动其中一个延伸套筒轴向移动。
通过该控制机构,可以实现夹头的轴向延伸,从而仅通过更换部分部件来改变双向主轴的夹紧能力规格。这大大降低了主轴的更换和维护成本,并有效地提高了主轴的适用范围。

(4)智能控制系统设计

该系统集成了共享主轴箱传动控制系统和两组左–右对称转塔驱动和运动控制系统。采用基于PLC的控制来取代部分继电器逻辑并优化电气系统,实现机床的智能控制。这提高了接触稳定性,减少了接线,并提高了生产效率。

模型	YJ-CK130ST
最大处理长度（mm	50–4500至900毫米
主轴孔（毫米）	Φ10–42 至 Φ120–245 毫米
主轴速度范围（毫米）	100–3000 至 100–500 rpm
主轴速度步长	无级速度变化
X轴行程（毫米）	350至400毫米
ZAxis 行程（毫米）	250–2580至900毫米
X轴最快移动速度（毫米）	20000至18000毫米
Zaxis 最快移动速度（毫米）	24000~20000mm
Xaxis 最小设置单位（毫米）	0。001毫米
Zaxis 最小设置单位（毫米）	0。001毫米
主电机功率（千瓦）	5。5KW/11KW~15KW/18。5KW
主轴夹紧方法	液压
工具帖子类型	炮塔
转动工具尺寸	25*25毫米
指导表格	滚轮线性导轨
身体程度	30°
